辦公室裝修工程中電氣原理圖和接線圖區別詳解

本文今天主要介紹的辦公室裝修工程中是接線圖和原理圖有什么區別，我們以電氣的原理圖和接線圖來做詳細的解析。首先介紹的是辦公室裝修工程電氣原理圖的種類及濕度電氣圖的方法，其次闡述了電氣接線圖的繪制要求等，最后介紹了辦公室裝修工程電氣原理圖和接線圖區別是什么，具體的跟隨北京金視覺裝飾小編一起來了解一下。

一、電氣原理圖簡介

電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。運用電氣原理圖的方法和技巧，對于分析電氣線路，排除機床電路故障是十分有益的。電氣原理圖一般由主電路、控制電路、保護、配電電路等幾部分組成。

電氣圖紙一般可分為兩大類，一類為電力電氣圖，它主要是表述電能的傳輸、分配和轉換，如電網電氣圖、電廠電氣控制圖等。另一類為電子電氣圖，它主要表述電子信息的傳遞、處理；如電視機電氣原理圖。

電力電氣圖分一次回路圖、二次回路圖。一次回路圖表示一次電氣設備（主設備）連接順序。一次電氣設備主要包括發電機、變壓器、斷路器、電動機、電抗器、電力電纜、電力母線、輸電線等。

為對一次設備及其電路進行控制、測量、保護而設計安裝的各類電氣設備，如測量儀表、控制開關、繼電器、信號裝置、自動裝置等稱二次設備。表示二次設備之間連接順序的電氣圖稱二次回路圖。

二、電氣圖的種類

電氣圖主要有系統原理圖、電路原理圖、安裝接線圖。

1、系統原理圖（方框圖）

用較簡單的符號或帶有文字的方框，簡單明了地表示電路系統的最基本結構和組成，直觀表述電路中最基本的構成單元和主要特征及相互間關系。

2、電路原理圖

電路原理圖又分為集中式、展開式兩種。集中式電路圖中各元器件等均以整體形式集中畫出，說明元件的結構原理和工作原理。識讀時需清楚了解圖中繼電器相關線圈、觸點屬于什么回路，在什么情況下動作，動作后各相關部分觸點發生什么樣變化。

展開式電路圖在表明各元件、繼電器動作原理、動作順序方面，較集中式電路圖有其獨特的優點。展開式電路圖按元件的線圈、觸點劃分為各自獨立的交流電流、交流電壓、直流信號等回路．凡屬于同一元件或繼電器的電流、電壓線圈及觸點采用相同的文字。展開式電路圖中對每個獨立回路，交流按U、V、W相序；直流按繼電器動作順序依次排列。識讀展開式電路圖時，對照每一回路右側的文字說明，先交流后直流，由上而下，由左至右逐行識讀。

3、安裝接線圖

安裝接線圖是以電路原理為依據繪制而成，是現場維修中不可缺少的重要資料。安裝圖中各元件圖形、位置及相互間連接關系與元件的實際形狀、實際安裝位置及實際連接關系相一致。圖中連接關系采用相對標號法來表示。



三、識讀電氣圖方法

1．仔細閱讀設備說明書、操作手冊，了解設備動作方式、順序，有關設備元件在電路中的作用。

2．對照圖紙和圖紙說明大體了解電氣系統的結構，并結合主標題的內容對整個圖紙所表述的電路類型、性質、作用有較明確認識。

3．識讀系統原理圖要先看圖紙說明。結合說明內容看圖紙，進而了解整個電路系統的大概狀況，組成元件動作順序及控制方式，為識讀詳細電路原理圖作好必要準備。

4．識讀集中式、展開式電路圖要本著先看一次電路，再看二次電路，先交流后直流的順序，由上而下，由左至右逐步順序漸進的原則，看各個回路，并對各回路設備元件的狀況及對主要電路的控制，進行全面分析，從而了解整個電氣系統的工作原理。

5．識讀安裝接線圖要對照電氣原理圖，先一次回路，再二次回路順序識讀。識讀安裝接線圖要結合電路原理圖詳細了解其端子標志意義、回路符號。對一次電路要從電源端順次識讀，了解線路連接和走向．直至用電設備端。對二次回路要從電源一端識讀直至電源另一端。接線圖中所有相同線號的導線．原則上都可以連接在一起。

四、電氣接線圖簡介

電氣接線圖，是根據電氣設備和電器元件的實際位置和安裝情況繪制的，只用來表示電氣設備和電器元件的位置、配線方式和接線方式，而不明顯表示電氣動作原理。主要用于安裝接線、線路的檢查維修和故障處理。

1、接線圖中一般示出如下內容：電氣設備和電器元件的相對位置、文字符號、端子號、導線號、導線類型、導線截面、屏蔽和導線絞合等。

2、所有的電氣設備和電器元件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與電路圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與電路圖中的標注一致，以便對照檢查接線。

3、接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。凡導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。另外，導線及套管、穿線管的型號、根數和規格應標注清楚。

電氣設備使用的電氣接線圖是用來組織排列電氣設備中各個零部件的端口編號以及該端口的導線電纜編號，同時還整理編寫接線排的編號，以此來指導設備合理的接線安裝以及便于日后維修電工盡快查找故障

電力系統的電氣接線圖主要顯示該系統中發電機、變壓器、母線、斷路器、電力線路等主要電機、電器、線路之間的電氣接線；由電氣接線圖可獲得對該系統的更細致的了解。



五、電氣接線圖應按以下要求繪制

1）電氣接線圖中的電氣元件按外形繪制（如正方形、矩形、圓形或它們的組合），并與布置圖一致，偏差不要太大。器件內部導電部分（如觸點、線圈等）按其圖形符號繪制。

2）在接線圖中各電器元件的文字符號、元件連接順序、接線號都必須與原理圖一致。接線號應符合GB4026-83《電器接線端子的識別和用字母數字符號標志接線端子的通則》

3）與電氣原理圖不同，在接線圖中同一電器元件的各個部分（觸頭、線圈等）必須畫在一起。

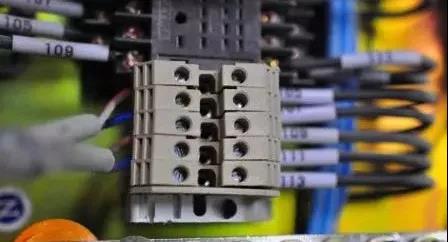

4）除大截面導線間，各單元的進出線都應經過接線端子板，不得直接進出。端子板上各接點按接線號順序排列，并將動力線、交流控制線、直流控制線分類排列。

5）接線圖中的連接導線與電纜一般應標出配線用的各種導線的型號，規格、截面積及顏色要求。

1、單元接線圖

單元接線圖是表示電氣單元內部各項目連接情況的圖，通常不包括單元之間的外部連接，但可給出與之有關的互連接線圖的圖號。

單元接線圖走線方式有板前走線及板后走線兩種，一般采用板前走線，對于復雜單元一般是采用線槽走線。

單元接線圖中的各電器元件之間接線關系有直接連線和間接標注兩種表示方法。對于簡單電氣控制單元，電器元件數量較少，接線關系不復雜，可直接畫出電器元件之間的連線；對于復雜單元，電器元件數量多，接線較復雜的情況，只要在各電器元件上標出接線號，不必畫出各元件間連線。

單元接線圖的繪制方法如下：

1）在單元接線圖上，代表項目的簡化外形和圖形符號是按照一定規則布置的，這個規則就是大體按各個項目的相對位置進行布置，項目之間的距離不以實際距離為準，而是以連接線的復雜程度而定。

2）單元接線圖的視圖選擇，應最能清晰地表示出各個項目的端子和布線情況。當一個視圖不能清楚地表示多面布線時，可用多個視圖。

3）項目間彼此疊成幾層放置時，可把這些項目翻轉或移動后畫出視圖，并加注說明。

4）對于PLC、轉換開關、組合開關之類的項目，它們本身具有多層接線端子，上層端子遮蓋下層端子，這時可延長被遮蓋的端子，以標明各層的接線關系。

2、互連接線圖

互連接線圖是用于表示成套裝置或設備內各個不同單元之間的連接情況，通常不包含所涉單元的內部連接，但可以給出與之有關的電路圖或單元接線圖的圖號。互連接線圖中各單元的視圖應畫在同一平面上，以便表示各單元之間的連接關系。

電氣原理圖和接線圖區別詳解

原理圖就是電路的工作原理圖，表達的意思是各元件是怎么工作的，接線圖就是各元件與元件之間是怎么相連的表達圖形。

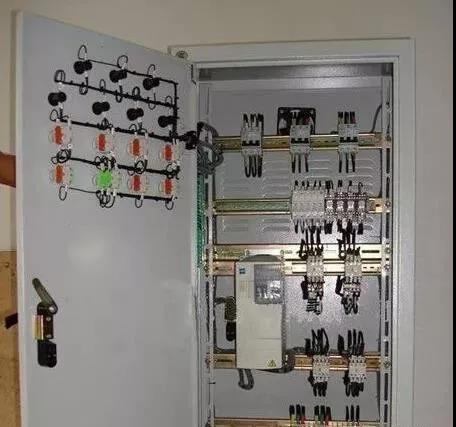

安裝圖就是各元器件在控制柜的具體位置尺寸的表達圖形。電氣系統圖中電氣原理圖應用最多，為便于閱讀與分析控制線路，根據簡單、清晰的原則，采用電氣元件展開的形式繪制而成。它包括所有電氣元件的導電部件和接線端點，但并不按電氣元件的實際位置來畫，也不反應電氣元件的形狀、大小和安裝方式。

接線圖就是根據各電器的布置，主觸頭，輔助觸頭，線圈接線柱，控制線接線柱都明確的在圖上顯示，原理圖就只有各電器的電氣符號在圖上顯示，現在我們看圖都只看原理圖，相對比較簡單，容易看懂，接線圖線路畫的太繁瑣，有種眼花潦亂的感覺。

原理圖指的就是詳細的電路圖，側重點就是電氣原理，知道為什么這樣接線。

接線圖就是給接線員接線用的，側重點就是把復雜的線型線號分清楚，方便接線。根據原理圖可以接線，但是在線多的情況下很容易出錯，而且對工人的要求很高。詳細標出線的線號和型號，不顯示接線原理，方便施工，對工人要求低。

由于電氣原理圖具有結構簡單、層次分明、適于研究、分析電路的工作原理等優點，所以無論在設計部門還是生產現場都得到了廣泛應用。
