論辦公室裝修中配電柜接地線的基本要求及得重要性，專業電工一定要熟知

技術驅動未來，關注北京金視覺官方微信公眾號“北京金視覺裝飾工程有限公司”，收獲更多裝修強弱電經驗知識。

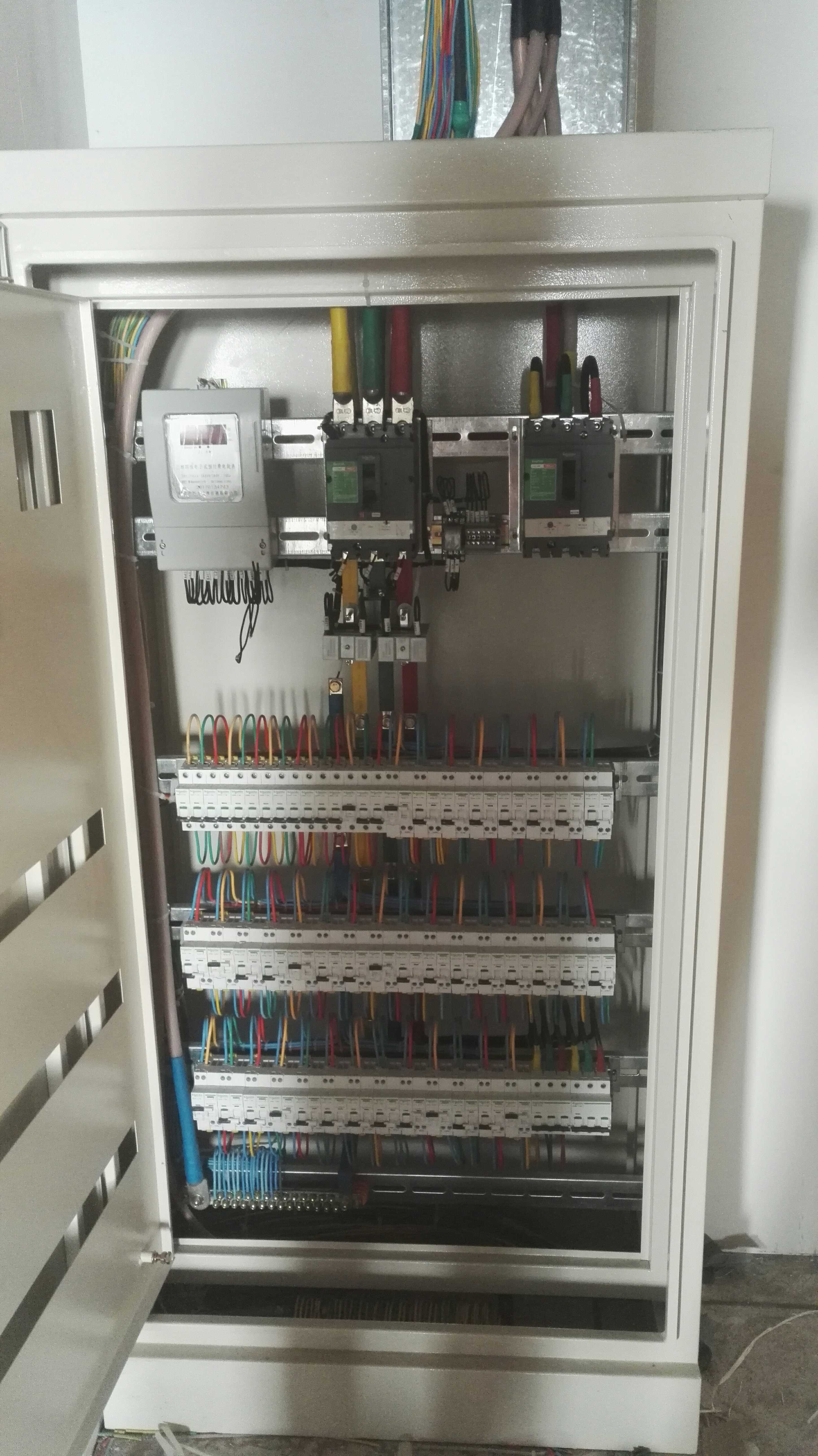

1. 接地裝置的接觸面均須光潔平貼,保證良好接觸,并應有防止松動和生銹的措施。

2. 電流互感器的次級線圈應單獨可靠接地。

3. 帶有金屬外殼的元件必須接地。

4. 具有鉸鏈的金屬面板上安裝電器元件時,面板與金屬箱體之間應設置安全跨 接線。

5. 在蓋板、門、遮板和類似部件上面,如果沒有安裝電器設備,通常的金屬螺 釘連接和金屬鉸鏈連接被認為足以保證電路的連續性。

6. 集控臺構架上應設有不小于 2mm×15mm的接地銅排, 并應有明顯的接地標志。

7. 配電板每屏都應有可靠接地裝置,裝有電器元件的面板與構架之間,以及構 架與底座之間, 應可靠接地。 電壓互感器和電流互感器的次極繞組應單獨可靠接 地, 接地處應設有耐久的接地標記; 保護接地不應與工作接地共用接地線和接地 螺釘。

8. 電器設備平時不帶電而在發生故障的情況下易于帶電的裸露金屬部分應予以接地,但由一個用電設備的專用安全隔離變壓器供電,且電壓不超過 250V 的設 備可不設接地線。

9. 盤、柜、臺、箱的接地應牢固良好。裝有電器的可開啟的門,應以裸銅軟線 與接地的金屬構架可靠地連接。

10. 盤上裝有裝置性設備或其他有接地要求的電器,其外殼應可靠接地。

11. 保護及工作接地的接地接線柱螺紋的直徑應不小于 6mm 。 專用接地接線柱或 接地板的導電能力, 至少應相當于專用接地導體的導電能力, 且有足夠的機械強度。

12. 在接地的導體上,不應設置熔斷器以及與絕緣極不相聯動的開關。

13. 工作電壓超過 50V ,裝有電氣元件的活動面板,構架應可靠接地。

14. 利用船體作回路的工作接地導體的型號和截面積應與絕緣敷設的那一極 (或相) 的導線相同,不得使用裸線。

15. 所有接地裝置的緊固應牢靠,并均應設有彈簧墊圈或鎖緊螺母,以防松動。

16. 接地裝置緊固后,應隨即在接觸面的四周涂以防銹漆,以防銹蝕。

17. 金屬軟管不能用作保護導體。

18. 用于連接外部保護導體的端子和電纜套的端子應是裸露的,如無其他規定, 應適于連接銅導體。

19. PEN 導線的截面積應按中性導線 (N)一樣的方式確定, 最小截面積應是 10mm2。

20. 二次回路接地應設專用螺栓。

21. 柜內自制銅排上的螺絲最小螺紋直徑為 6mm 。

22. 接地銅牌上的端子允許多根導線共用一接地螺絲, 但導線必須使用標準銅接 頭進行處理,且擰接緊密。

23. 柜內所有需接地元件的接地柱要單獨用接地線接到接地體。 元件間的接地線 不得采用跨接方式連接。

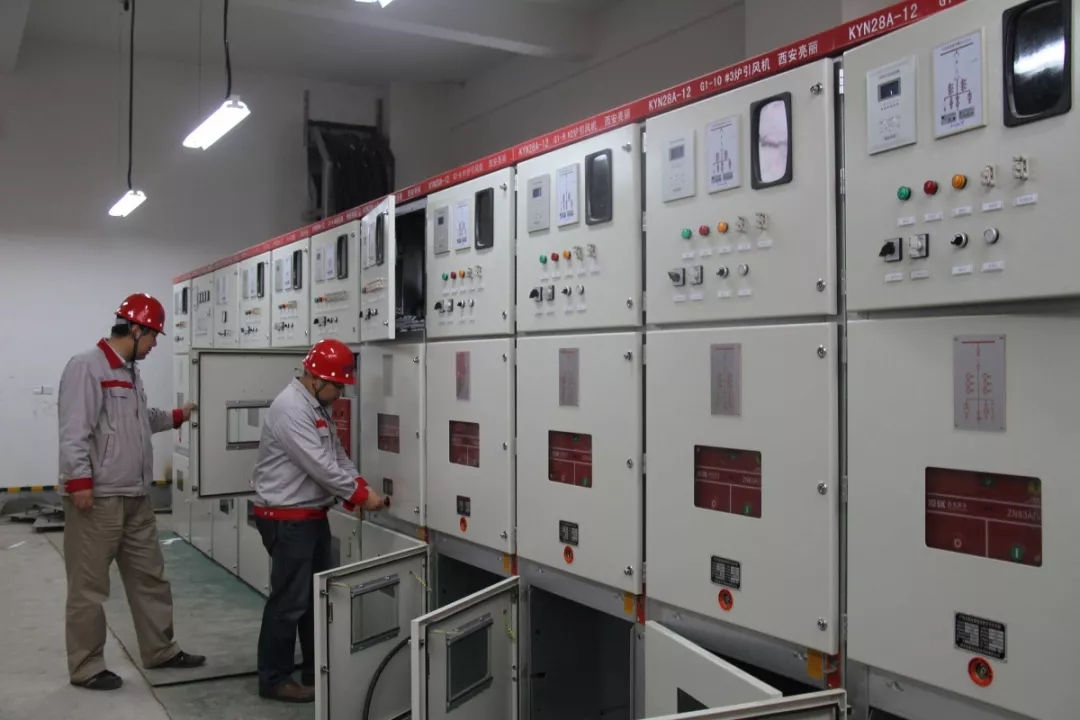

24. 主觸頭在斷開位置時,同極的進線端及出線端之間進行絕緣測量。

25. 主觸頭在閉合位置時, 不同極的帶電部件之間、 觸頭與線圈之間以及主電路 與同它不直接連接的控制和輔助電路(包括線圈)之間進行絕緣測量。

26. 主電路、控制電路、輔助電路等帶電部件與金屬支架之間進行絕緣測量。

27. 在標準大氣條件下,配電板對地的冷態絕緣電阻應不小于1MΩ。

28. 測回路的絕緣電阻時檢查電板內有無不能承受實驗電壓的元件,如某些儀 表、半導體器件等。
